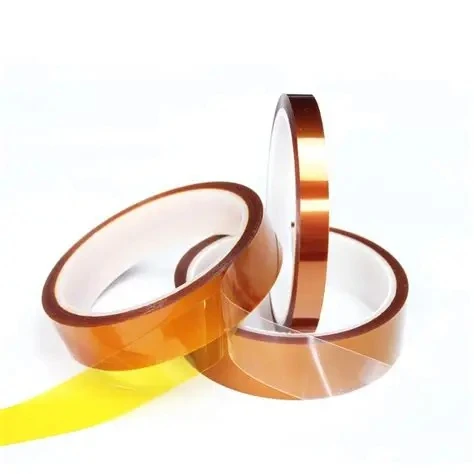

Há-hitastig tvíhliða-hliða pólýímíð Kapton borði|260 gráðu SMT PCB Wave-Lóða einangrun - STK
STK's High-Temp Double-Sided Polyimide Kapton Tape táknar verkfræðilega hátindinn af ofur-þunnum, hár-áreiðanlegri rafeinangrun og varmagrímu sem er hönnuð sérstaklega fyrir strangt umhverfi yfirborðsfestingartækni (SMT), bylgju-hálfleiðara og hálfleiðara og pökkunarhálfleiðara. Þessi tæknilíma, sem er smíðuð úr hágæða-gæða, víddarstöðugri pólýímíðfilmu baki á báðum hliðum með háþróaðri,-afkastamiklu hitastillandi sílikonþrýstingslími (PSA), veitir mikilvæga líkamlega festingu og raftengingu samtímis.
Það meðhöndlar mikla hitauppstreymi án þess að rýrna, krullast eða losna úr efnafræðilegum efnum, sem gerir það að endanlegu vali til að tengja sveigjanlegar prentaðar hringrásir (FPC), koma á stöðugleika hita-skilaviðmóta og verja mikilvæga gullfingurskauta meðan á sjálfvirkum framleiðslulotum stendur.
Biðja um há-hita tvöfalt-hliða pólýímíð borði heildsöluverð
Verkfræðileg nákvæmni: Núll límleifar við 260 gráðu hitauppstreymi
Fyrir gæðaeftirlitsverkfræðinga sem hafa umsjón með há-þéttleika prentuðu hringrásarsamsetningum (PCBA), er aðalbilunarmáti staðlaðra undir-há-hitabanda límflutningur eða kolsýring meðan á blý-lausu endurflæðissniði stendur. Þegar borði skilur eftir sig smásæ klístruð kísilolíufótspor á gullfingrum eða mikilvægum prófunarpúðum, skapar það skelfilegar lóðamót eða bilanir í rafmagnssnertingu. Hágæða tvöfalt-húðað pólýímíð fylki STK gerir þessar dýru framleiðsluskuldir algjörlega óvirkar:
• Laboratory-Staðfest núllleifarfylki:
Þetta borði er hannað til að gangast undir skipulagða krosstengingu- þegar það verður fyrir hitauppstreymi, þetta borði er vottað til að þola stöðugt hitauppstreymi allt að260 gráður (500 gráður F)í 30 mínútur í röð eða skammtíma-bylgju-lóðatoppar af300 gráður (572 gráður F). Það losnar hreint af viðkvæmu kopar-, gull- og FR-4 yfirborði og skilur alls engar eftir klístraðar leifar, ummerki drauga eða efnamengunar.
• Framúrskarandi rafstyrksvörn:
Hefur eðlislæga-háa spennuhindrunargetu (Stærra en eða jafnt og 5,0 kVsundurliðunarmörk fyrir hvert lag), sem tryggir bestu fasa-til-fasa rafeinangrun inni í þéttpökkuðum há-tíðnispennum, litíum rafhlöðufrumum og ör-inverterhúsum.
• Óaðfinnanlegur efnafræðilegur óvirkni:
Óbreytt af iðnaðarefnaflæðisúða, ísóprópýlalkóhóli (IPA) þvottaefni fyrir hringrásartöflur og árásargjarnan lóðahita. Það heldur fullkomlega stöðugum útlínum útlits án þess að sýna brún-krulla eða teygja.
Tæknilýsing
| Vörulýsing | Tvöfalt-pólýímíð borði | Tvöfalt-pólýímíð borði | Tvöfalt-pólýímíð borði | Tvöfalt-pólýímíð borði |
|---|---|---|---|---|
| Filmuþykkt (mm) | 0.025 | 0.025 | 0.05 | 0.075 |
| Heildarþykkt (mm) | 0.05 | 0.09 | 0.125 | 0.175 |
| Límkerfi | Silíkon lím | Silíkon lím | Silíkon lím | Silíkon lím |
| Flutningsefni | Pólýímíð kvikmynd | Pólýímíð kvikmynd | Pólýímíð kvikmynd | Pólýímíð kvikmynd |
| Útlit Litur | Amber | Amber | Amber | Amber |
| Release Liner | Flúor sílikon liner | Flúor sílikon liner | Flúor sílikon liner | Flúor sílikon liner |
| Framan-Hliðarflögnunarviðloðun við stál (N/25 mm) | 7 | 8 | 8 | 8 |
| Aftan-Hliðarflögnun við stál (N/25 mm) | 6 | 7 | 7 | 7 |
| Endanleg lenging (%) | 35% – 50% | 35% – 50% | 35% – 50% | 35% – 50% |
| Rafmagnsstyrkur (kV) | 3.5 – 4 | 3.5 – 4 | 5 – 8 | 5 – 8 |
| Hitaþol með hléum (gráða) | 300 | 300 | 300 | 300 |
| Stöðugt vinnuhitastig (gráða) | 260 | 260 | 260 | 260 |
Umsókn
SMT Wave-Lóða gullfingurgríma:Veitir tvíhliða-vörn og örugga festingu fyrir tímabundna hitahlífar og íhlutaskynjara yfir hringrásarspor við sjálfvirkar lóðabylgjur.
Sveigjanleg prentuð hringrás (FPC) stífunarfesting:Varanleg há-binding þunnra pólýímíðs eða FR-4 stífuplötur við bakplötur sveigjanlegra skjáborðstengja.
Lithium Battery Cell Einangrunarumbúðir:Einangrandi jákvæðar/neikvæðar skautar og festir há-spennuskynjara í næstu-kynslóð rafgeymaeininga rafbíla (EV).
Há-tíðni spennir spólu millilaga einangrun:Þjónar sem tvíhliða-há-rafmagnshindrun sem aðskilur koparvinda á fyrirferðarmiklum aflgjafaeiningum.
B2B nákvæmni umreikningur: For-Skoraðar fóðringar og sérsniðnar deyja-skornar þéttingar
Sjálfvirkar íhlutatínslulínur og -hraða rafeindasamsetningarverksmiðjur geta ekki tekið við hefðbundnum límbandsskrám án þess að hægja á einingar-á-klukkutíma (UPH) markmiðum sínum. STK hagræðir framleiðslugetu þína beint með háþróaðri tæknilegri umbreytingu:
Dual Fluoro-Silicon Easy-Release Liners: Til að auðvelda óaðfinnanlega umbreytingu og auðvelda meðhöndlun er tvíhliða-pólýímíð límbandið okkar með ásettu hágæða, for-skornu flúor-kísilllosunarfóðri á báðum hliðum (eða einni einföldum pappírsramma{/5P}}). Þessi uppsetning tryggir að borðið muni ekki teygjast eða afmyndast þegar það er afhýtt.
CAD/PDF Precision Micro Die-Skapur: Sendu okkur verkfræðiteikninguna þína. Við notum sjálfvirka flatbotna og háhraða snúningsmót-skurðarvélar til að umbreyta tvíhliða- Kapton límbandi í flókna fermetra ramma, þvottapunkta eða sérsniðnar útlínur úttaks með nákvæmu verkfræðilegu umburðarlyndi upp á $\\pm 0,05\\text{mm}$.
Fylgir með útvíkkuðum dráttarrúllum-: Skurðar-sniðnar snið eru útlits-samræmdar á samfelldar glærar PET-burðarúllur sem innihalda útbreidda ó-límandi tog-flipa (fingur-). Þetta gerir sjálfvirkt tómarúmsval-og-sett SMT vélfærafræði til að dreifa einangrunarpúðunum gallalaust án handvirkrar línusetningar.
